Воздушно-отопительные агрегаты Volcano

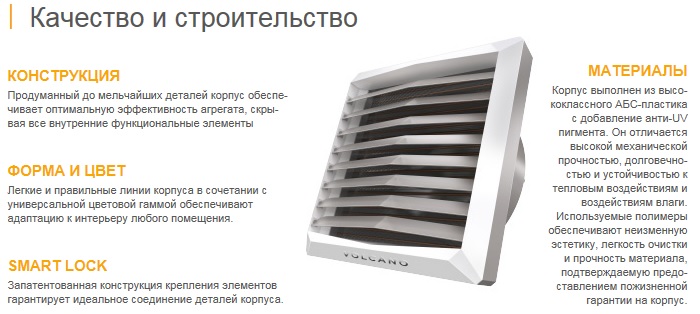

Воздушно-отопительные агрегаты Volcano – это новое поколение оборудования с водяными теплообменниками, совмещающее в себе инновационные технические решения и современный промышленный дизайн. Выверенная конструкция выполненного с высокой точностью корпуса напоминает прекрасную и вместе с тем совершенную по своей простоте форму алмаза. Характер аппарата подчеркивается композицией тщательно подобранных материалов и аэродинамической формой воздухонаправляющих жалюзи.
Тепловые пушки на воде (калорифер водяной, водяной воздухонагреватель, водяной тепловентилятор, тепловентилятор volcano, Volcano VR1, Volcano VR2, Volcano VR3, Volcano MINI) - нагревательные приборы, в которых источником тепла является горячая вода.
Принцип работы VOLCANO:

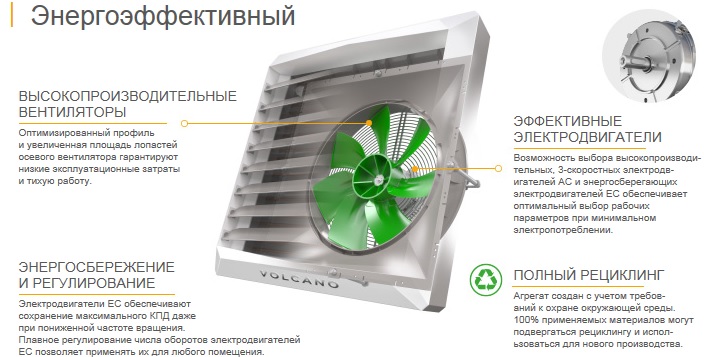

Мощный вентилятор обдувает теплообменник, по которому проходит горячая вода системы центрального отопления. Таким образом, вентилятор быстро и равномерно распределяет горячий воздух по обогреваемому помещению. Несмотря на использование горячей воды, водяной калорифер с вентилятором относят к приборам воздушного отопления.
Преимущества водяных калориферов Волкано для отопления:
- быстрое достижение заданной температуры в помещении;
- низкие затраты на монтаж;
- низкие затраты на эксплуатацию;
- высокая теплопроизводительность.
Тепловая мощность каждой модели зависит от температуры воды в системе центрального водяного отопления. Чем выше температура воды в системе, тем большую тепловую мощность отдает водяная тепловая пушка. Максимальная температура теплоносителя (воды) обычно ограничена 130ºС.
Калориферы водяные бывают настенного и потолочного крепления.
Для регулирования температуры в отапливаемом помещении и экономии энергоресурсов совместно с самими воздушно-отопительными агрегатами используют специальные комплекты автоматики.
Тепловентилятор VOLCANO VR Mini с двигателем AC
Тепловентилятор VOLCANO VR1 с двигателем AC
Тепловентилятор VOLCANO VR2 с двигателем AC
Тепловентилятор VOLCANO VR3 с двигателем AC
Тепловентилятор VOLCANO VR Mini с двигателем ЕC
Тепловентилятор VOLCANO VR1 с двигателем ЕC
Тепловентилятор VOLCANO VR2 с двигателем ЕC
Тепловентилятор VOLCANO VR3 с двигателем ЕC
Воздухонагреватель Volcano VR4 AC
Водяной калорифер (фанкойл) для обогрева и охлаждения помещений с минимальным шумом CALLETTI серии AREO
- отличный дизайн;
- низкий уровень шума;
- 4-х рядное исполнение медно-алюминиевых теплообменников);
- небольшие габариты и малый вес калориферов;
- коррозионно-стойкий теплообменник;
- дренажный лоток в дополнительной комплектации (позволяет использовать калориферы, как фанкойлы в летний период)
- мощность обогрева в режиме калорифера 10—100 кВт
- хорошее соотношение цена/качество
Настенный регулятор DX
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Настенный регулятор DX
напряжение питания: 220-240V AC
максимальная нагрузка: 6(3) A
регулирование: от 10 до 30 °C
точность регулирования: +/- 1 гр.C
способ монтажа: настенный
класс защиты: IP30
параметры окружающей среды: 0…40°C
Регулятор скорости вращения вентилятора ARW-0.6/1
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Регулятор скорости вращения вентилятора ARW-0.6/1 для Volcano VR MINI
- напряжение питания: 230 В AC +/- 10%
- допустимый выходной ток: 0,6 A
- регулирование: 3 скорости
- включатель / выключатель
- класс защиты: IP54
- способ монтажа: настенный
- параметры окружающей среды: 0…40°C
Регулятор скорости вращения вентилятора ARW 3,0/2 (5 скоростей)
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Регулятор скорости вращения вентилятора ARW 3,0/2
напряжение питания: 230V AC +/- 10%
допустимый выходной ток: 3 A
регулирование: 5 скоростей
класс защиты: IP54
параметры окружающей среды: 0...35°С
Термостат TR 010
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Термостат TR 010
напряжение питания: ~230 В/1фаза/50Гц
допустимый выходной ток: 3 А
класс защиты: IP30 (сухое помещение)
диапазон установок: +5…..+40°C
Поддерживает заданную температуру в помещении включением/выключением вентилятора.
Программируемый контроллер Volcano EC
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором.
Регулировка воздухопроизводительности вентилятора, оснащенного электродвигателем ЕС, осуществляется с помощью управляющего сигнала 0-10В. Для управления можно использовать настенный потенциометр, обеспечивающий возможность плавного изменения производительности, или более сложный микропроцессорный контроллер, который кроме выбора одной из трех ступеней воздухопроизводительности, может выполнять многие другие функции (регулирование температуры в помещении, недельная программа ON/OFF, настройка рабочих параметров, защита от обмерзания).
- питание: 230 VAC +/- 10%
- потребляемая мощность: 1,5 VA
- диапазон настройки t: - 5~40 °C
- относительная влажность: 85%
- дисплей: серый, голубая подсветка
- точность измерения: +1°C
- программирование недельного таймера: 5+1+1
- режим работы: охлаждение / обогрев
- выходное напряжение 0-10 вольт
- возможность корректировки управляющего напряжения (0, +1,+2,+3,+4V)
- часы: 24ч
- показываемая t: в помещении или требуемая (выбор)
- способ монтажа: в установочную коробку размером 60мм
- обслуживание: внешняя клавиатура
- максимальная длина сигнального провода: 120 м
- размеры/вес: 89х130х16 мм/0,19 кг
Программируемый контроллер HMI
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Программируемый контроллер HMI
Питание: ~230 В/1фаза/50Гц
Сигнал управления: 0-10V
Класс защиты: IP30 (сухое помещение)
Диапазон установок: +5…..+40°C
Управляет температурой в помещении отключением/включением вентилятора. Подключение доп.термодатчиков: 1 или 4 шт.
Потенциометр VR EC (0-10 V)
Плавно управляет скоростью (оборотами) новейших тепловентиляторов VOLCANO VR EC с электронно-коммутируемыми двигателями, отключением/включением вентилятора
Датчик NTC
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Датчик NTC
Макс. длина кабеля до HMI: 100 м
Класс защиты: IP20 (сухое помещение)
Дополнительный датчик температуры для контроллера HMI. Необходим при установке контроллера на значительном удалении от тепловентиляторов. Подключение доп. термодатчиков: 1 или 4 шт.
Клапан с сервоприводом штоковый NVMZ
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Клапан с сервоприводом штоковый NVMZ
Питание: 220 В ~ 50Гц
Время открытия: 9 с
Диаметр крана: 3/4 (DN-20)
Без тока: нормально закрытый
Максимальное рабочее давление: 1,6 Mpa (1600кПа) или (PN16)
KVS: 3,5
Класс защиты: IP54
Вес: 1,2 кг
Комплект гибких соединительных шлангов
В России представлены четыре модели: Volcano VR MINI (3-20кВт), Volcano VR1 (5-30кВт), Volcano VR2 (8-50кВт), Volcano VR3 (13-75кВт). Для подключения Volcano VR обычно используют циркуляционный насос, двух или трехходовой клапан и автоматику. Для подключения тепловентилятора под любым углом установки используют гибкие шланги (2шт.). Монтажная консоль идет в комплекте с водяным тепловентилятором. С воздухонагревателем Volcano VR MINI берут регулятор скорости вращения вентилятора ARW-0,6/1 (3 скорости) + термостат TR 010 или настенный регулятор DX со встроенным термостатом. К остальным Volcano VR подходит регулятор скорости вращения вентилятора ARW-3,0/2 (5 скоростей) + термостат TR 010. Если брать программируемый контроллер HMI, то используется регулятор скорости вращения вентилятора ARWE-2,5 (5 скоростей).
Гибкий шланг 1м, гайка х гайка
для подключения тепловентилятора к магистрали отопления под любым углом установки.
необходимо 2шт.
